硅橡胶护线套如何与汽车线束配合安装：从线束外径到振动位移
- 分享
- 发布者
- FromRubber 工程团队
- 发布时间
- 2026/9/21
概要
汽车线束穿过面板，护线套不是堵孔件，而是过渡件。线束集合外径、分支方式、波纹管外径、振动下的相对位移，以及密封与非密封的边界，都会反过来影响尺寸判断。本文按整车工况讲配合逻辑，区分普通护线套、密封型护线套与应力释放结构，并列出开发所需资料。

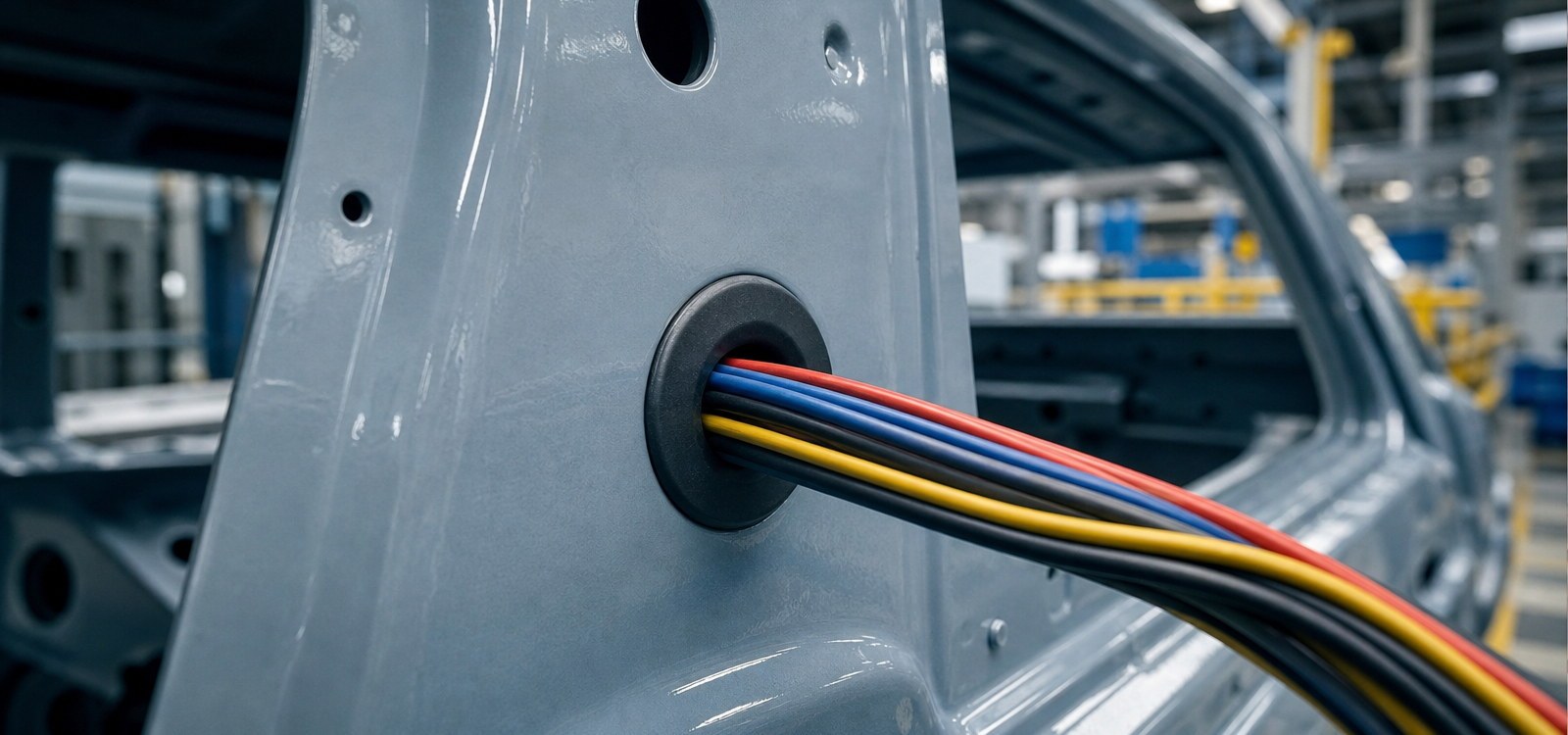

汽车线束穿过车身钣金的位置出问题，往往不是护线套本身裂了，而是线束在孔口被磨破、或者护线套被线束带着移位。把护线套当成一个堵孔件去理解，尺寸逻辑就会走偏——它在这里的角色是过渡件，需要同时照顾孔、线束和使用工况三件事。
一、线束穿过面板时，护线套在做什么
- 把线束与金属孔边隔开，避免绝缘层直接接触剪切面；
- 把线束固定在穿孔位置，避免线束在孔内自由摆动；
- 减少线束与面板之间的直接摩擦，降低长期磨损风险；
- 在外形与结构允许的情况下，为特定位置提供一定的防护界面。
需要说清楚的是，普通护线套并不等于密封结构。它是否具备防尘防水能力取决于结构形式、材质与装配状态，不能用"装了护线套"推断整体防护等级。若位置有防护要求，应按对应的试验条件单独确认，外壳防护等级的定义可参考 IEC 60529 与 GB/T 4208。
二、从孔到线束的剖面顺序
汽车面板上的配合关系可以按一条剖面顺序理解：面板孔 → 护线套主体外径 → 卡槽 → 法兰 → 内孔 → 线束。前面四项决定它在这块板上是否稳定，最后两项决定线束能否顺利通过并长期不被磨。多数现场问题，都能在这条顺序里找到对应的环节。
车身钣金件的孔还有一个特点：孔口常带小角度斜坡或翻边，孔径沿轴向并不一致。设计沟通时，除了提供孔径，建议同时提供孔的加工方式与剖面示意，避免样式件能装、量产件装不进。
三、线束外径要按集合尺寸量
这是汽车线束项目里最容易出错的一点。护线套内孔对应的是线束通过该处时的整体外形，而不是其中任意一根导线的直径。
| 线束形态 | 尺寸取值依据 | 需要注意的地方 |
|---|---|---|
| 单根导线或电缆 | 绝缘层外径 | 导体截面积不等于外径，两者不能互相替代 |
| 多根导线成束 | 按实际绑扎后的集合外径 | 绑扎方式与固定点间距会明显改变外形 |
| 带外护套或套管 | 护套外径 | 护套材质较软时，穿线过程中外形会被压缩 |
| 波纹管 | 按波峰外径取值 | 波谷处会留出间隙，是否可接受取决于该处要求 |
| 带连接器的线束 | 按连接器外形与过渡段判断 | 连接器通常无法通过内孔，装配顺序需要提前确认 |
四、线束太粗或太细分别会怎样
线束相对内孔偏大时，穿线力显著上升，安装人员为了把线束拉过去会给护线套一个持续的反作用力，橡胶被撑开，内孔边缘处在长期拉伸状态；线束本身也可能被内壁挤压磨损。线束偏小时，内孔与线束之间留有明显间隙，线束在孔内可以横向移动，振动环境下与内壁反复接触，磨损方向从"点接触"变成"面摩擦"，另外在需要防护的位置，这个间隙会成为通道。
因此护线套内孔与线束之间，理想状态是有支撑但不勒紧。实践中内孔形状也会随线束形态变化：单束线适合圆形孔，多个分支或者扁平的线束走向更适合长圆形或椭圆孔。
长圆孔的优势在于方向被固定：线束从哪个方向进来、往哪个方向走，可以由孔的长轴直接限定。这在空间狭窄、线束需要转弯的位置比圆形孔更实用，也减少了线束在孔内自由转动带来的摩擦。
五、振动与线束重量带来的相对位移
车辆行驶中的振动并不会让护线套的尺寸发生变化，但它会让"线束与护线套之间"以及"护线套与面板之间"产生反复的相对位移。这种位移每次都很小，累积起来却是磨损与脱落的主要原因。
尺寸设计不能脱离走线与受力状态
同一组尺寸，在线束被固定、走向平顺时可用，在线束自由悬空、长期被弯曲时可能很快失效。判断时建议把线束在孔口两侧的走向画出来，标出固定点，看护线套承受的是径向摆动、轴向拉动，还是扭矩。这三类受力的处理方式并不相同，相关机械载荷的试验条件可参考 ISO 16750-3。
线束自重也是常被忽略的载荷。较长的自由悬空段会在孔口产生持续向下的分力，若护线套只承担了穿孔保护而没有定位约束，长期使用后会出现轴向位移。解决办法通常是在靠近孔口的位置增加固定点，把悬空段缩短，而不是在护线套上不断加尺寸。

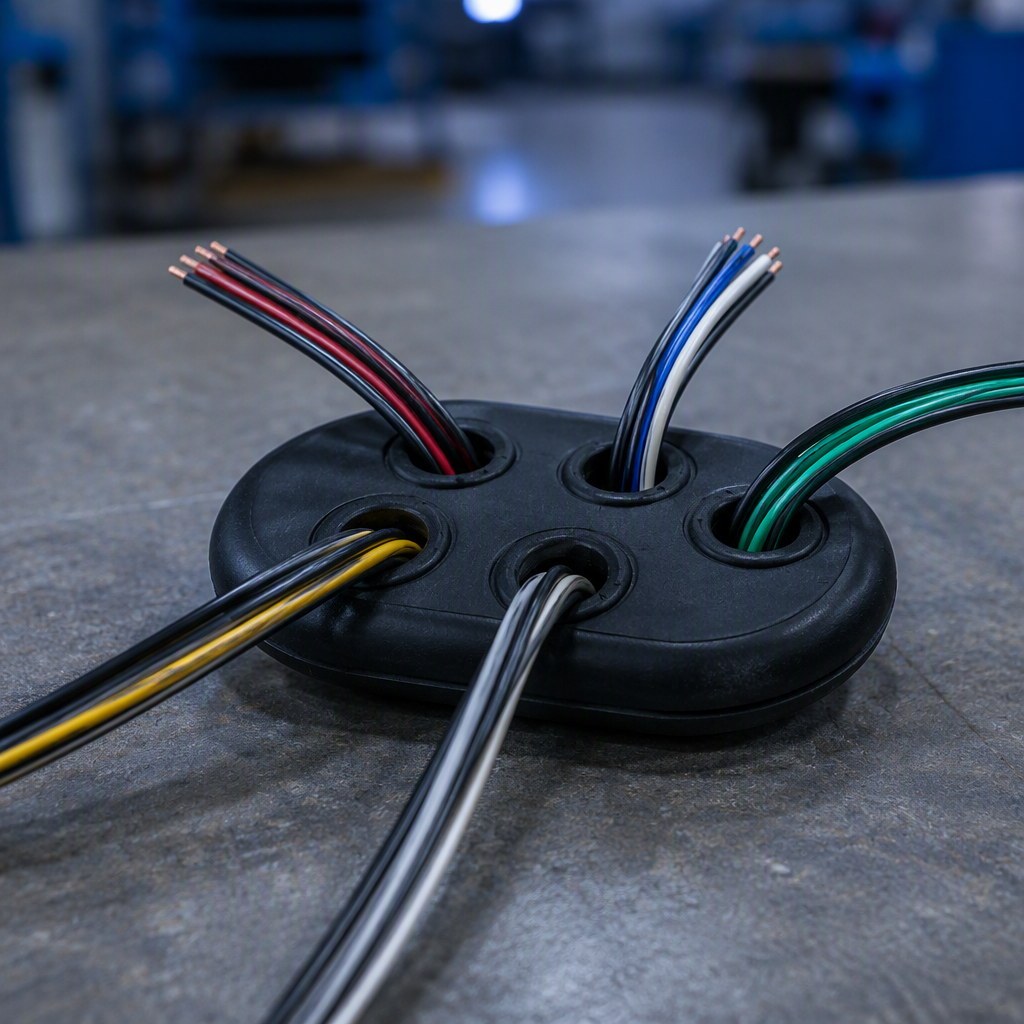

当多组线束需要穿过同一块面板时，多孔护线套是一种常见做法。它把不同分支分开走线，减少线束之间的相互摩擦，也便于后续检修时识别。代价是孔的布置需要考虑各分支的走向，不能只按数量平均分配。
若分支中包含波纹管或较粗的护套，各孔的尺寸需要分别确定。此时"一个统一孔径"的做法通常行不通，因为不同分支的穿插力差异很大，过紧的那一孔会影响其余孔的装配质量。
六、几类容易混淆的零件
| 类型 | 主要功能 | 不能互相替代的原因 |
|---|---|---|
| 普通橡胶护线套 | 穿孔保护与基础定位 | 通常不具备夹紧与密封能力 |
| 密封型护线套 | 穿孔保护并兼顾特定防护要求 | 需要针对防护条件单独确认与验证 |
| 应力释放结构 | 降低线缆拉力向内部传递 | 承担的是拉力，不是孔边保护 |
| 多孔线束护线套 | 多组线束分别通过 | 各孔尺寸需按分支单独确定 |
| 电缆固定头 | 电缆入口的夹紧与密封 | 是独立的一类零件，有自身的结构与试验要求 |
七、常见匹配问题与检查方向
| 问题 | 可能原因 | 检查内容 |
|---|---|---|
| 线束难以穿入 | 内孔偏小、线束集合外径比估算值大 | 按实际绑扎状态实测线束外径 |
| 护线套使用后移位 | 面板固定不足，卡槽与板厚不匹配 | 卡槽宽度、孔径与板厚实测值 |
| 橡胶出现切痕 | 孔边锐角、翻边未处理 | 孔口状态与去毛刺工序 |
| 线束局部磨损 | 线束在孔内摆动、走向不合理 | 固定点位置与悬空段长度 |
| 位置出现进尘进水 | 结构本身不承担密封功能 | 该位置的实际防护要求与结构形式 |
八、开发汽车护线套需要确认的尺寸与条件
- 面板孔径与孔口加工方式，含剖面示意；
- 面板厚度实测区间，是否带涂层；
- 线束在该处的集合外径，按实际绑扎状态测量；
- 是否包含连接器、波纹管或护套，装配顺序如何；
- 安装方向与线束走向，两侧的固定点位置；
- 使用温度范围、是否接触油液或清洗介质；
- 振动条件与线束自重带来的载荷方向；
- 该位置是否有防护要求，需要达到什么程度；
- 材料要求，例如耐温、耐油、阻燃或环保合规。
九、什么时候需要定制
异形面板孔、大型线束、多组线束与分支、特殊法兰结构、狭窄安装空间，以及有明确防护要求的位置，通常需要按实际结构开模。开发阶段建议至少准备面板样件、线束样件与装配顺序说明，这三项到位后，结构与尺寸的确认会快很多。
常见问题
护线套内径是否应该等于线束外径？
不必然。内孔与线束之间需要有装配余量，同时又要提供足够支撑。判断标准是穿线顺畅、装好后线束在孔内不会自由摆动，具体关系与线束硬度、护套材质和内孔形状有关。
面板厚度对汽车护线套的影响体现在哪里？
主要落在卡槽上。车身钣金厚度有公差，卡槽需要与实测厚度区间对应，否则护线套可能在孔内轴向移动。孔径相同、板厚不同的位置，往往需要不同结构的护线套。
一个护线套可以让多根线束通过吗？
可以，常见做法是多孔结构。此时各孔尺寸应按对应分支的外径分别确定，而不是取统一值，否则过紧的分支会增加整体装配难度。
装了护线套是否就具备了防水防尘能力？
不能这样推断。防护能力取决于结构形式、材质、装配状态以及是否经过验证。外壳防护等级的定义可参考 IEC 60529 与 GB/T 4208，具体到整车位置还需要按对应条件确认。

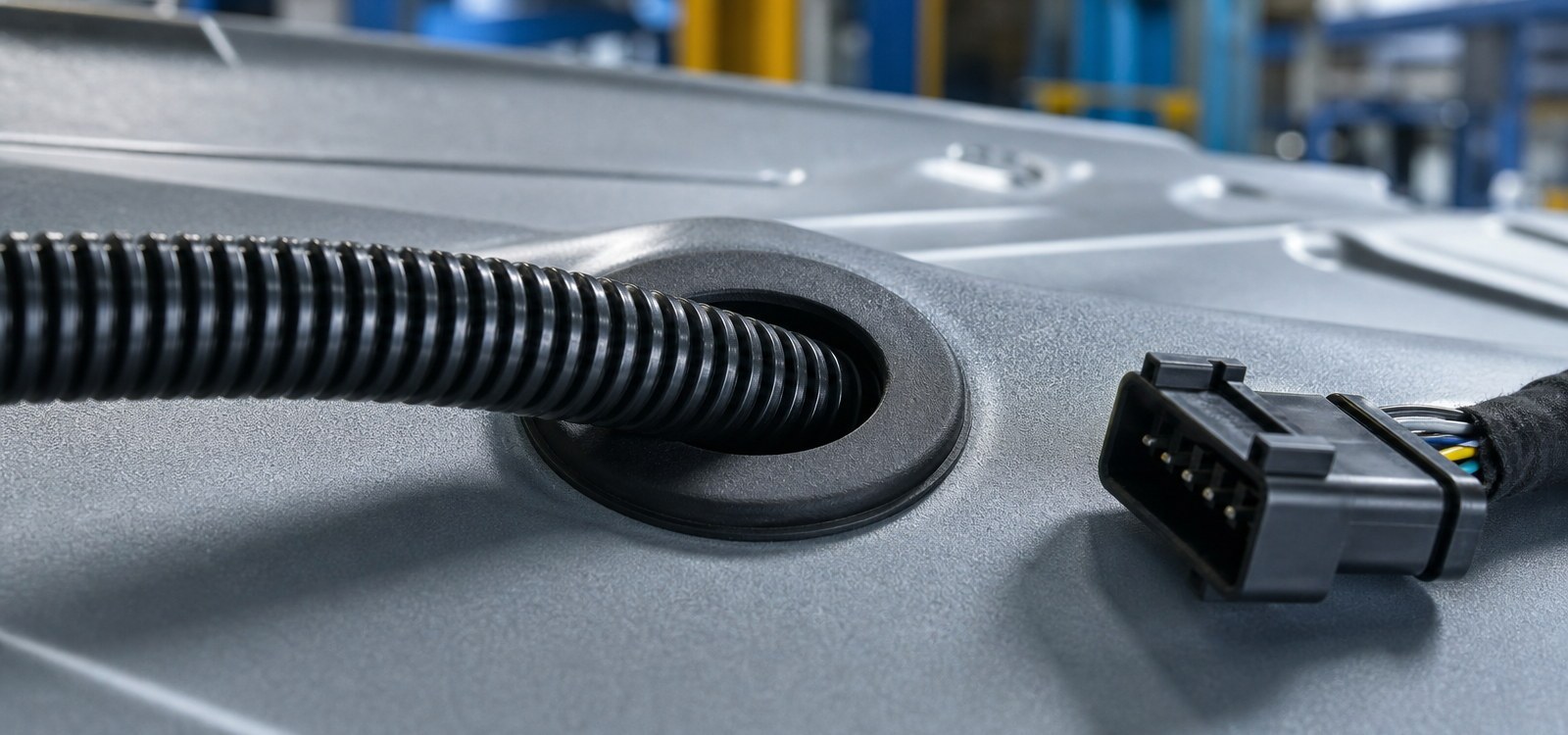

波纹管穿过护线套，尺寸按哪个位置量？
一般按波峰外径取值，以保证能够穿过。波谷与内孔之间会留下间隙，是否需要处理取决于该位置对异物进入的容忍度。
定制的汽车护线套需要提供哪些资料？
面板孔径与厚度实测数据、线束集合外径、安装方向与走线、固定点位置、温度与介质条件、振动情况、防护要求，以及材料与合规要求。有 3D 数据更好，没有也可以通过样件与剖面图确认。
来源与依据
下列公开页面可作为核对汽车线缆、机械载荷与防护要求时的依据，链接为资料地址。
- ISO 19642-1:2023 道路车辆 汽车电缆 第1部分：术语与设计指南（现行，为 ISO 6722-1、ISO 6722-2 与 ISO 14572 的继任标准）：https://www.iso.org/standard/81326.html
- ISO 6722-1:2011 道路车辆 60 V 与 600 V 单芯电缆（已被替代，示例页面）：https://www.iso.org/standard/50022.html
- SAE J1128 低压初级电缆（现行，2025 年修订版）：https://saemobilus.sae.org/standards/j1128_202508-low-voltage-primary-cable
- ISO 16750-3:2023 道路车辆 电气电子设备环境条件与试验 第3部分：机械载荷（现行）：https://www.iso.org/standard/77579.html
- IEC 60529:1989+AMD1:1999+AMD2:2013，外壳防护等级（IP 代码）：https://webstore.iec.ch/en/publication/2452
- GB/T 4208-2017 外壳防护等级（IP代码）（现行）：https://openstd.samr.gov.cn/bzgk/std/newGbInfo?hcno=09CCED55688D4116ED89659C1E7526F8
- IEC 60204-1:2016+AMD1:2021，机械安全 机械电气设备 第1部分：通用要求：https://webstore.iec.ch/en/publication/71256
- GB/T 5226.1-2019 机械电气安全 机械电气设备 第1部分：通用技术条件（现行）：https://openstd.samr.gov.cn/bzgk/std/newGbInfo?hcno=BEE78AD7B1CEAA7CD32A4747974489A4
- ISO 48-4:2018 橡胶硬度测定 第4部分：邵氏硬度计法（现行，2024 年确认）：https://www.iso.org/standard/74969.html
- ISO 815-1:2019 压缩永久变形的测定（现行，2025 年确认）：https://www.iso.org/standard/74943.html
- GB/T 7759.1-2015 压缩永久变形的测定 第1部分（现行）：https://openstd.samr.gov.cn/bzgk/std/newGbInfo?hcno=342685DE40B30EB423BBA94665F1C6E8
- GB/T 3512-2014 硫化橡胶或热塑性橡胶 热空气加速老化和耐热试验（现行）：https://openstd.samr.gov.cn/bzgk/std/newGbInfo?hcno=D9162D50E71D954097F7D2E837B38B2D
- Directive 2011/65/EU（RoHS 指令）官方文本：https://eur-lex.europa.eu/eli/dir/2011/65/oj/eng
关于本文的技术背景
博皓电子（FromRubber）是硅橡胶制品的开模定制工厂，主要做硅胶按键与硅橡胶杂件，汽车线束护线套属于杂件方向里对尺寸配合要求较高的一类。文中关于线束集合外径、走向与受力状态的判断方法，来自我们与客户确认结构时的实际流程；具体尺寸需要按整车位置的实际条件确认，不能直接套用。
