薄钣金用橡胶护线套的常见匹配问题及解决方法

薄钣金上的护线套问题有一种固定的套路：装的时候很紧，装完看起来也没问题，运行一段时间以后要么被顶出来，要么在卡槽根部裂开。很多人把它归结为"胶太软"，于是换成更硬的胶，结果装入力变得更大，问题换了个形式继续存在。薄板的真正困难在于——它可用于咬合的材料厚度本来就很少。

一、薄钣金为什么更容易出问题

板厚从 2.0 mm 降到 1.0 mm，看上去只是少了一毫米，但对护线套的影响是成比例的：

• 咬合区域变小：卡槽能咬住的板面高度只有板厚那么多，可用的摩擦与支撑面积同步减少；
• 尺寸误差被放大：板厚本身有公差，在薄板上所占的相对比例更大，压缩量因此波动更大；

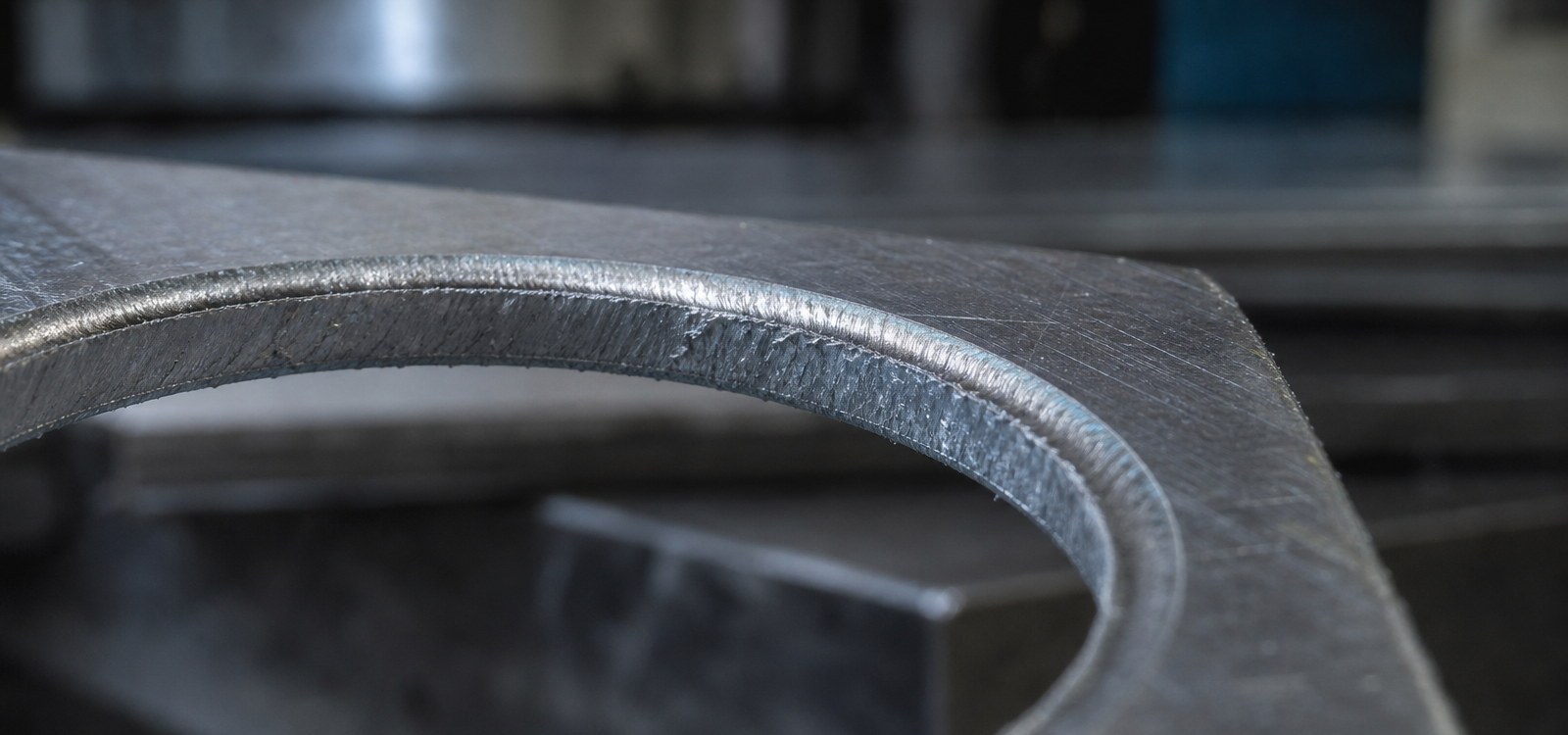

• 孔边更容易变形：薄板冲孔后孔口塌角和翻边更明显，孔的轴向截面偏离理想的圆柱；
• 毛刺更难控制：同样的冲裁间隙，薄板更容易出现细小翻边和二次毛刺；
• 板面刚性不足：装入时的推力会让局部板面轻微变形，装配后的实际配合与理论值有偏差。

二、四类常见问题，先分清再动手

问题一：护线套固定不住，能被转动或者轴向推动

优先怀疑的仍然是卡槽。板厚越小，卡槽宽度只要偏大一点点，可压缩量就接近消失。其次是孔径偏大导致的径向约束不足，此时护线套能被转动，同时轴向也不同程度地松动。法兰直径偏小也会让稳定性变差——法兰覆盖不到足够的孔边区域，定位就不牢。

问题二：装不进去，或者需要很大力才压得进去

常见原因是卡槽偏窄、孔径偏小，或者橡胶的实际干涉量大于设计值。薄板上这种情况还有一个特殊来源：孔口的翻边使有效孔径小于测量值，护线套在通过孔口的那一段被额外挤压。

问题三：装好以后反复脱落

薄板上的脱落很少是单一原因。通常是卡槽咬合不足加上了线束的侧向拉力：护线套本身已经处在勉强固定的状态，线束每一次被牵动都会把它往孔外推一点。

问题四：橡胶被金属边缘割伤

这是薄板场景里最独特的一类失效。孔边毛刺、冲裁断面的剪切带、锐角翻边都会在装配时或长期振动中切进橡胶。损伤通常从卡槽根部开始，起先只是一个极小的缺口，之后在应力作用下扩展成裂口，护线套随之松脱。处理这类问题，先解决孔边质量比先换材质有效得多。

三、卡槽结构在薄板上承担了主要的判断任务

厚板上，法兰可以依靠较大的贴合面积帮助定位；薄板上，法兰的贴合面积有限，卡槽几乎承担了全部夹持功能。这意味着三个尺寸的敏感度很高：卡槽宽度、卡槽深度、法兰厚度。

卡槽宽度对应板厚的实际值而不是名义值，这一点在薄板上尤其明显。卡槽深度不足时，护线套无法完全覆盖板面，法兰与板面之间会留出缝隙；法兰厚度不足时，薄板在装配力下容易发生微量变形，护线套的贴合状态随之变化。

另一个容易被忽略的点是卡槽两侧的圆角。薄板上橡胶被压缩的空间有限，圆角过小会让应力集中在孔边接触位置，长期振动后从该处开裂；圆角过大又会削弱夹持。这个细节通常在打样阶段通过实际装配才能确认。

四、咬合厚度不够时，先想办法把它做厚

薄板带来的核心矛盾是可用厚度太少。与其在橡胶上不断加严尺寸，不如先看结构上能不能把"有效夹持厚度"做起来。常见做法包括：

• 在孔口增加一个翻边或者沉台，让卡槽咬合到的是翻边后的实际厚度；
• 在面板内侧加一块加强板或垫板，使护线套卡住的是"板 + 垫"的总厚度；
• 把孔边做成翻孔结构，同时获得更大的孔壁高度和更平整的接触面；
• 采用双面法兰结构，让夹持力分布在板的两侧，而不是单侧压紧。

五、选型前先把薄钣金件检查一遍

1. 实测板厚，取多点测量并去掉毛刺与涂层，确认厚度区间。
2. 实测孔径，注意孔口有无翻边或塌角，翻边处往往孔径最小。

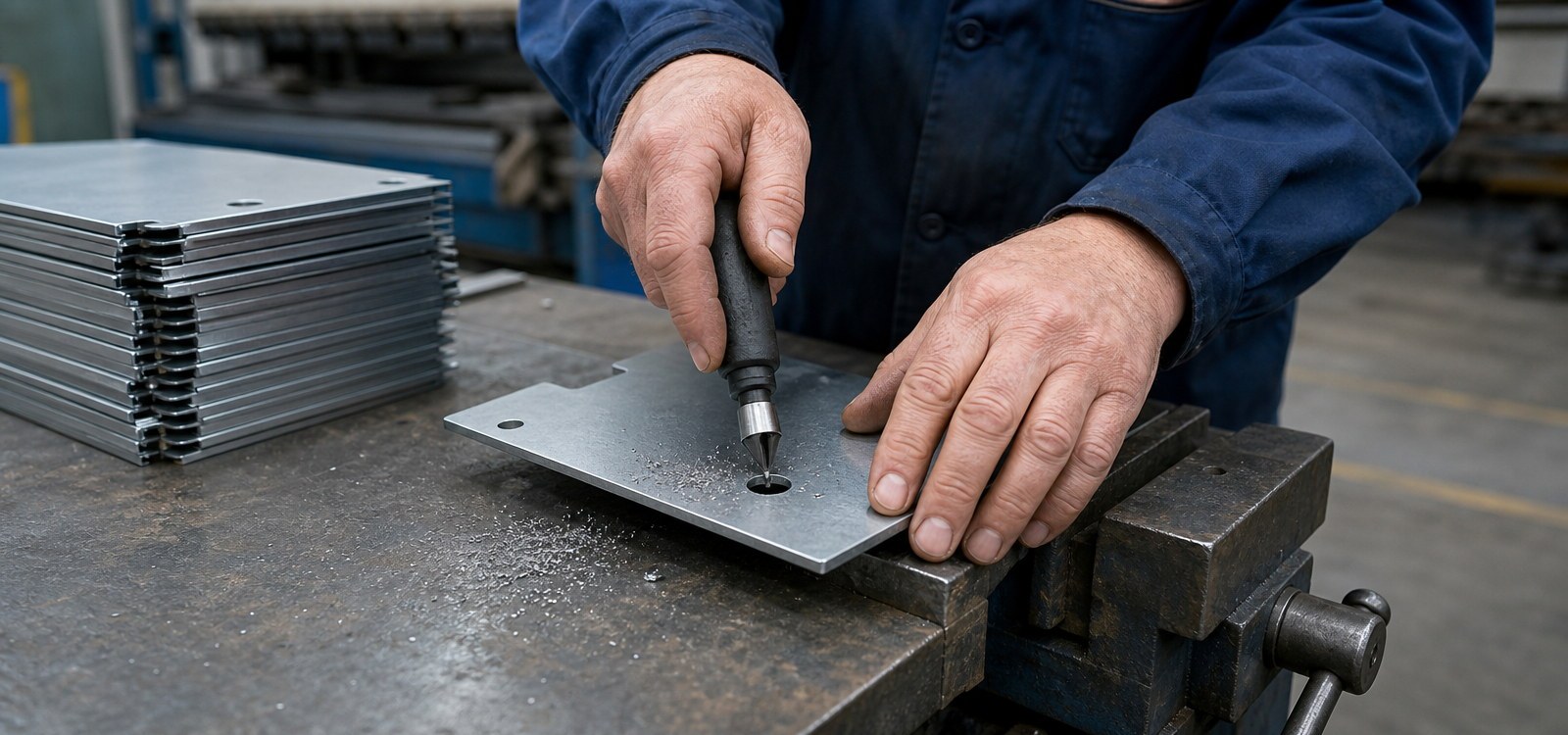

3. 用手摸或用放大镜检查孔边毛刺，判断是否需要增加去毛刺或倒角工序。
4. 确认孔是否被冲压或折弯拉成椭圆，是否存在明显锥度。
5. 抽检批量的首件、中段与末件，确认尺寸带而不是单件尺寸。
6. 量线束或电缆的外径，说明是否成束、是否带护套。
7. 观察装配后板面是否出现局部变形，护线套是否仍然贴合。

六、薄板是不是应该用更软的胶

这个问题的答案不是"是"。硬度直接影响的是装入力与回弹力之间的平衡，需要放在具体结构里看：

偏软的胶装入力小、贴合性好，在孔边不平整时更容易服帖，但抗撕裂能力和抗顶出能力相对较弱，长期受侧向拉力时更容易变形或被拉出。偏硬的胶固定更稳，但装入力上升，需要更大的压缩空间，在薄板上容易把局部板面顶变形。

更合理的做法是先确定卡槽与法兰结构能提供足够的夹持，再在该结构下选择硬度，使装入力落在操作人员可接受的范围。若结构本身无法提供夹持，硬度只能在"装不进"和"留不住"之间来回移动。

七、设计薄钣金护线套时要一并考虑的因素

• 法兰结构：直径、厚度与贴合方式；
• 卡槽结构：宽度、深度、两侧圆角；
• 内孔尺寸：与线束集合外径对应，兼顾穿线余量；
• 材料与硬度：与装入力、固定效果、抗撕裂性能对应；
• 抗撕裂性能：尤其是卡槽根部与内孔边缘；
• 使用环境：温度、介质、是否长期振动；
• 装配方式：手工压入还是工装压入，是否需要多次拆装。

八、什么时候标准件不合适，需要开模

• 板厚低于常见规格的适用范围，卡槽无论如何都留不住；
• 孔径为非标尺寸，改动面板会牵连其他结构；
• 安装空间狭窄，常规总高或法兰尺寸装不进去；
• 振动明显、需要额外的定位或防转结构；
• 需要频繁拆装维护，对橡胶的耐反复装配性能有要求；
• 线束尺寸特殊，例如多组线束或带波纹管通过同一孔。

九、定制前需要准备的信息

• 板厚实测区间与板材种类；
• 孔径实测区间，以及孔口的加工方式与去毛刺情况；
• 钣金材料，是否带镀层或涂层；
• 电缆或线束的外径与走线方式；
• 护线套的结构图或剖面要求；
• 使用环境：温度范围、介质、振动情况；
• 装配方式与是否需要反复拆装；
• 预计数量与交付节奏。
