如何根据面板厚度和孔径匹配硅橡胶护线套：用区间去选，而不是一个数

同一张图纸上，两块面板的孔径都是 20 mm，但一块是 1.0 mm 薄板，另一块是 3.0 mm 厚板——它们需要的护线套结构并不相同。更麻烦的是，量产中的孔径和板厚都不是一个数，而是一段区间。按一个点去匹配，装到批量件上就会有一批过紧、一批过松。

一、为什么板厚和孔径必须放在一起看

这两个参数各自负责一件事，缺了任何一件，匹配都不成立：

换句话说，孔径管"进得去"，板厚管"留得住"。实际装配中的四种典型组合——孔径合适但板厚不合适、板厚合适但孔径不合适，以及两者都偏、两者都合适——表现出的问题完全不同，这也是为什么只调一个尺寸经常解决不了问题。

二、孔径：要选的不是一个孔，而是一个过盈窗口

护线套的主体外径与孔径之间需要保持一定压缩量，这个压缩量通常由橡胶的变形来吸收。压缩量太小，护线套可以被转动，线束晃动时会带着它一起动；压缩量太大，装入力上升，卡槽附近的橡胶被拉伸变薄，长期使用容易出现裂口。

把孔径当成一个点来选型，最常见的问题是忽略了孔的加工方式带来的形状差异：

• 冲压孔：孔口常有塌角，孔的轴向截面不是等直径的圆柱，实际有效孔壁位置在板的中部；
• 钻孔：孔口容易带翻边，去毛刺前后尺寸有变化；
• 激光切割：孔形规整，边缘的热影响区硬度较高，对橡胶的切削性更强；
• 钣金折弯附近：孔位于折弯变形区附近时，孔形可能被拉成轻微椭圆。

同样的名义孔径，这四种情况给出的实际贴合状态并不一样。因此选型时更有用的是"实测最小孔径到实测最大孔径"这段区间，以及孔的加工方式说明。

需要注意的是，孔径相同并不意味着护线套可以互换。同一孔径下，可以选择不同内孔直径和不同主体外径的组合，去适配不同的线束与不同的压缩量要求。

把注意力放在"孔径"这一个数字上，就容易忽略真正需要平衡的是两件事：外径带来的压缩量是否足够，内孔带来的穿线余量是否够用。这两件事在同一孔径下可以有多种组合方式，颜色、材质和硬度也是在这个阶段一并确定。

三、板厚：它决定卡槽，而不是决定总高

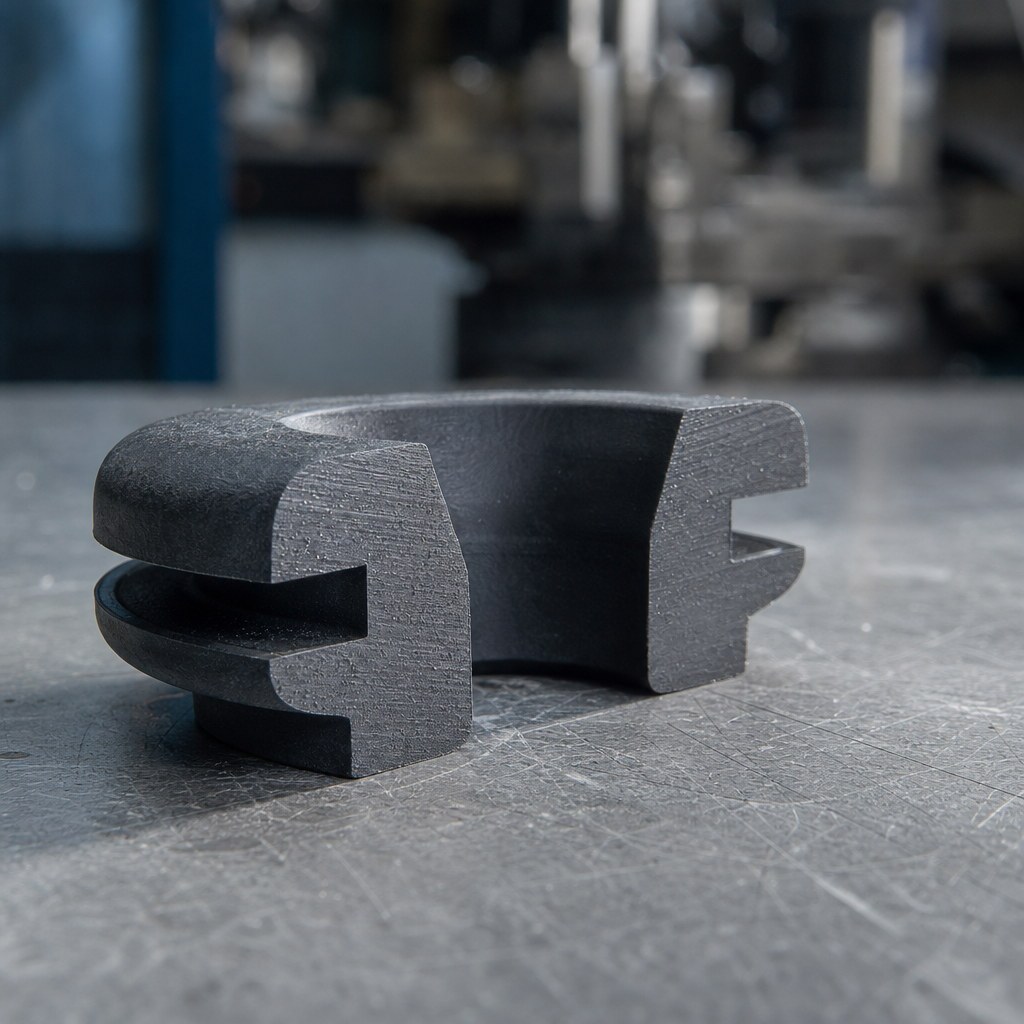

板厚最直接的影响落在卡槽上。卡槽宽度略小于实际板厚时，装入后面板被橡胶的压缩力夹住；卡槽宽度明显大于板厚时，面板在卡槽里可以轴向移动，护线套"装好了"但没被固定。卡槽深度则决定护线套能覆盖多厚的板，也影响法兰内侧与板面的贴合状态。

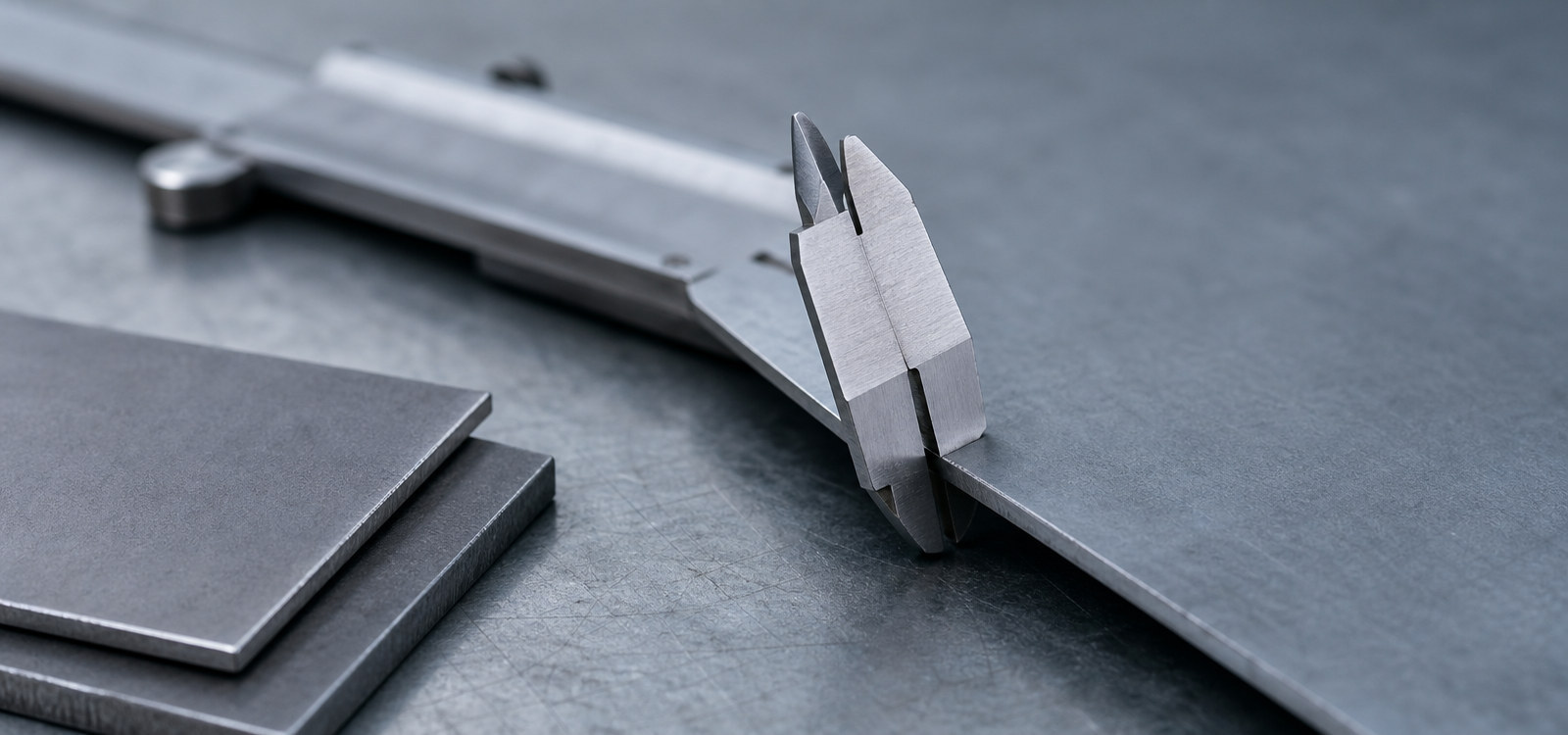

经常被忽略的是板厚公差本身。冷轧板、镀锌板、带涂层的板材，实际厚度都有波动，去掉毛刺和涂层之后测得的数值，才是卡槽需要匹配的厚度。

此外，当孔位于折弯附近或者面板上装了加强筋时，局部刚性会变化，装配后板面可能出现微量变形，也会改变护线套的受力状态。这类情况在薄板上更常见，属于板厚之外的附加因素。

四、公差叠加：名义尺寸对得上，装上去却松

这是匹配问题里最容易被低估的一环。孔径有公差，板厚有公差，橡胶件的成型尺寸也有波动，三者叠加之后，实际配合状态落在一个区间里，而不是图纸上的那个点。

所以正确的做法不是找到"刚好匹配的那一个尺寸"，而是先算出匹配窗口：孔径区间与主体外径区间叠加后，压缩量是否始终落在可接受范围内；板厚区间与卡槽宽度区间叠加后，是否始终存在有效压缩。只要窗口是连续的、覆盖全部批量，匹配就是成立的。

五、按这个顺序选，返工最少

1. 先定卡槽：按实测板厚区间确定卡槽宽度与深度，先保证轴向夹持成立。
2. 再定主体外径：按实测孔径区间确定过盈量，保证径向压缩量在橡胶可回弹的范围内。
3. 后定内孔：按线束集合外径确定内孔，保证穿线顺畅且有一定支撑。
4. 校核法兰：确认法兰直径足以覆盖孔边，并且不会与周边结构干涉。
5. 确认材质与硬度：结合使用温度、介质、装配力和所需抗撕裂性能确定。
6. 最后复核：把三组区间画在同一张表上，确认没有一段落在窗口之外。

六、"一个护线套通吃几种板厚"的边界在哪里

在板厚变化不大的情况下，同一个卡槽结构确实可以覆盖几种板厚，前提是压缩量始终处在有效范围内。超出这个范围，会出现两端都不可接受的情况：薄板那一侧卡槽过宽，固定是虚的；厚板那一侧装不进去，或者装入后法兰被顶起。

面板版本迭代时，这一点尤其要注意。孔径没变、板厚从 1.2 mm 改到 2.0 mm，如果沿用原来的护线套型号，问题往往会以"装不进去"或者"装进去以后翘边"的形式出现，而这两个现象背后是同一个原因。

七、匹配前先做这几项检查

• 孔径：两个方向的实测值、孔形、加工方式与毛刺处理情况
• 板厚：去毛刺与涂层后的实测值，是否位于折弯减薄区附近
• 线束：集合外径、是否成束、是否带护套或波纹管
• 卡槽：宽度与深度是否与板厚区间对应，装入后是否整圈咬合

八、定制需要提供哪些资料

• 面板开孔图纸，含剖面或者侧视图；
• 孔径的实测区间与加工方式；
• 板厚的实测区间，是否带涂层；
• 电缆或线束的外径，注明测量状态；
• 护线套现有样品的剖面尺寸，便于对比；
• 安装方向与装配方式，是否会使用工具推入；
• 使用环境：温度、介质、是否长期振动；
• 材料与硬度要求，以及是否有环保、食品接触等合规要求；
• 年用量与交付节奏。
