概要
固定套的难点在于保持力与拆装力互相牵制。本文把两者拆成四个可测的量，比较全包翻盖、半包卡口与穿带限位三种结构的适用条件，解释压缩永久变形为什么会让产品用一段时间后变松，并给出一份打样阶段可执行的最小测试清单。
用户抱怨最多的一句话是"换一次电池，开口就被我掰裂了"；另一句是"狗跑一圈回来，追踪器已经在项圈侧面了"。这两句其实是同一个设计问题的两端：硅胶 GPS 追踪器固定套（Silicone GPS Tracker Holder）的保持力与拆装力没有一起定义，只按其中一个调，另一个必然出问题。
先把"掉"拆成三种情况
讨论牢固度之前，得先承认它不是一个指标。对硅胶追踪器保护套来说，实际使用里有三种完全不同的失效：
- 01设备从套里脱出——内腔约束不足，或开口方向顺着冲击。
- 02套沿项圈滑走或转圈——通道与织带的配合问题，和设备无关。
- 03整套从项圈上脱落——通道断裂、卡扣失效，或项圈本身松了。
三者的修改位置完全不同。第一类改内腔与开口，第二类改通道与限位，第三类要看结构强度与装配方式。很多返工之所以反复，是因为把第二类当成第一类在改。
四个力，一起定义才算设计
把"牢固"和"便捷"翻译成可测的量，其实是四个：装入力、取出力、设备保持力、套体位移阻力。
装入力和取出力决定用户第一次使用的体验；保持力决定设备会不会掉；位移阻力决定套子会不会跑位。只规定其中两个，剩下的两个会在量产之后由用户替你发现。
在打样阶段，这四个量不需要昂贵设备：拉力计加一个固定夹具就能得到可比较的数值。关键是同一批样品、同一个速度、同一个夹持位置，否则数字没有意义。
三种保持结构，各自适合什么场景

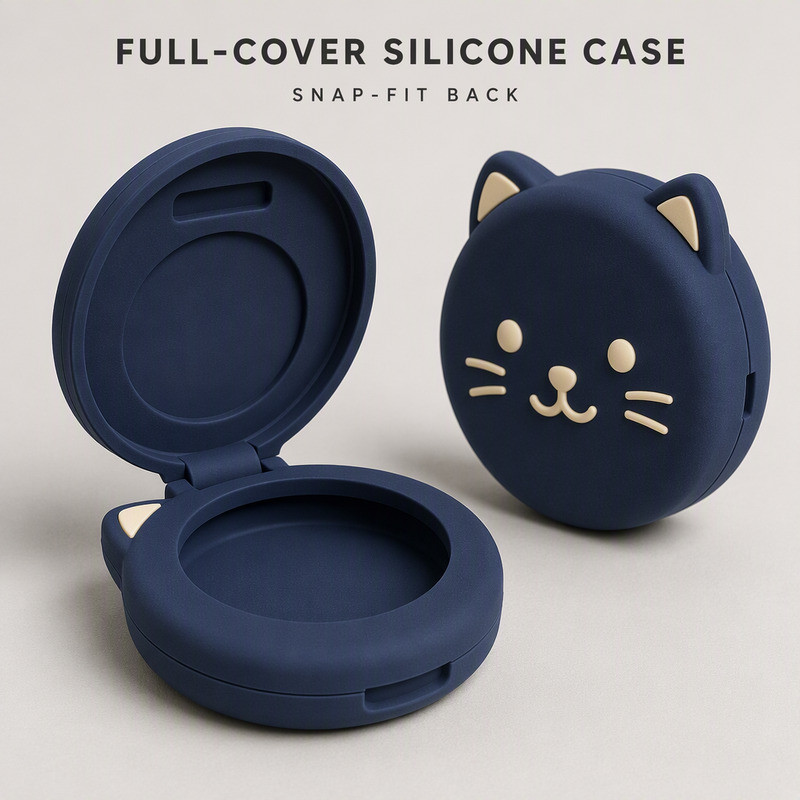

全包翻盖式
设备整个被包住，靠翻盖边缘与本体卡合。防尘和防刮最好，缺点是铰链位置反复弯折，是应力集中点。翻盖的卡合量要够，但不能靠加厚来增加卡合感，否则打开时手指受力过大。
半包卡口式
设备从侧面推入，靠开口两侧的唇边卡住外壳。拆装最快，属于典型的便捷取出结构，适合需要经常充电的设备；代价是唇边长期受剪切，材质撕裂强度不够时会从开口两端起裂。撕裂性能可以按 ISO 34-1 的方法评估（ISO 34-1:2022），比凭手感判断"这个料挺韧"可靠。
穿带加限位式
套体本身穿在项圈上，设备从正面压入。这种结构对项圈的依赖最大，项圈一软，整个套体的姿态就跟着变。优点是拆设备时不用动项圈。
| 结构 | 拆装便利性 | 适配条件 | 主要风险 |
|---|---|---|---|
| 全包翻盖式 | 中等，需翻开盖体 | 设备外形稳定、型号单一 | 铰链位置反复弯折起裂 |
| 半包卡口式 | 高，侧推即可装入 | 外壳侧壁平整、可被唇边卡住 | 开口两端长期受剪切 |
| 穿带限位式 | 低，需先动项圈 | 项圈宽度固定、很少拆卸 | 项圈形变带动套体偏移 |
开口不是越小越牢
开口收窄确实能提高保持力，但同时抬高装入力，并把拉伸集中在开口两端的圆角上。圆角半径不足时，那两点就是裂纹的起点。
比较稳的做法是把"约束"和"入口"分开：入口做喇叭状导引，真正的保持交给内腔侧壁的局部凸起或收口。这样开口可以做得比设备略小一点点，而不是小一圈。
反复拆装后变松，多是压缩永久变形
硅胶不是弹簧。它在持续受压状态下会逐渐失去部分回弹，这种不可恢复的残余变形就是压缩永久变形。ISO 815-1 的方法是把试样在恒定压缩率下保持一段时间（常规为 25%，高硬度胶用更低的压缩率），再释放并测量残余变形（ISO 815-1:2019）。温度越高、时间越长，永久变形越大。
放到追踪器套上，意味着两件事。第一，长期夹着设备的唇边会慢慢"记住"这个形状，取出后不再完全回弹；第二，夏天车内或者贴身佩戴的温升，会加速这个过程。所以样品评估不能只做十次装拆，还要做"装配状态放置"之后的复测。
一个容易被忽略的测试顺序：先测初始取出力，再把样品装在设备上放置一段时间（模拟仓储与运输），然后复测取出力。两次数值的差值，比单次绝对值更能说明这个结构能不能撑过保修期。
硬度只是其中一个变量
供应商常说"用 50 度的胶就够了"。硬度确实影响手感与变形，但 ASTM D2240 明确指出，不同标尺测得的压入硬度之间不存在简单换算关系，这个试验本身主要用于控制而非推导材料的基础性能（ASTM D2240-15(2021)）。换句话说，"多少度"回答不了"这个结构能保持多久"。
真正决定保持力的是三者的组合：局部壁厚、包覆范围、材料的回弹与撕裂性能。同一硬度下，壁厚从 1.2 mm 加到 2.0 mm，保持力的变化可能比换一种胶更大。
测试要覆盖方向，不只是大小
设备脱出往往不是被"拉"出来的，而是被反复的侧向冲击"晃"出来的。测试时至少给三个方向：垂直向外、沿项圈切向、以及斜向 45 度。三个方向的失效模式不一样，能暴露的结构弱点也不一样。
跑动测试没法标准化，但可以用人工模拟：手持项圈两端快速抖动两分钟，再检查设备位移。这个方法粗糙，却比静置一整天更接近真实。
打样阶段的最小测试清单
- 01初始装入力与取出力，各测 5 次取中位数。
- 02装配状态放置 24 小时后复测取出力，记录衰减。
- 03连续装拆 50 次，观察开口两端是否起白、起裂。
- 04三个方向的拉脱测试，记录失效位置而非只看是否脱落。
- 05装上目标项圈后抖动两分钟，测量套体位移量。
- 06拆开检查内腔是否有设备棱角压出的痕迹。
清单里的次数和时长是项目内部约定，不是行业统一标准。真正要固定的是"每次都用同一套方法"，这样不同版本之间才有可比性。
结构之外，还有装配这一段
这类 Pet GPS Tracker Silicone Protective Cover 设计得再合理，如果产线装配时把设备硬塞进去，开口那一下的损伤也是隐性的，用户用两周才表现出来。比较稳的做法是给装配做一个简单的导入治具，让开口受力方向与设计方向一致。
我们在护套类项目上通常会建议客户把装配动作也写进作业指导书，尤其是全包翻盖结构。这一点在U 盘硅胶保护套这类需要反复插拔的产品上体现得最明显。更多成型与验证的流程说明可以看技术支援页面。
常见问题
硅胶固定套怎么防止设备意外脱出？
靠包覆范围和局部收口形成机械约束，而不是单靠夹紧力。收口位置要对着设备外壳最不容易变形的那一段，同时避开按键和充电口。
多紧才算合适？
没有统一数值。可行的判断是：成人单手能稳定装入，取出时不需要借助工具，装好后摇晃不松动。三个条件同时满足，再去看数值。
反复使用后变松，是材料问题吗？
先看是不是压缩永久变形，再看结构是否有局部薄壁。如果是整批都松，偏设计；如果只有部分松，偏制造一致性。
