适配不同项圈宽度与尺寸的硅胶宠物追踪器保护套如何设计？

适配不同项圈宽度与尺寸的硅胶宠物追踪器保护套如何设计？

概要

保护套装不上、装上了又转圈，多半不是模具精度问题，而是开模前只量了追踪器、没量项圈。本文从两段配合讲起，列出开模前必须确认的七个尺寸，比较穿带式、包覆式与分规格三种结构的代价，并给出从实物测量到样品验证的七步流程，供宠物用品品牌与采购在开发早期对照使用。

适配不同项圈宽度与尺寸的硅胶宠物追踪器保护套如何设计？

打样打到第三轮才发现装不上去，问题往往不在模具精度，而在开模前少量了一个对象。硅胶宠物追踪器保护套（Pet GPS Tracker Silicone Protective Cover）要同时抱住两样东西：追踪器本体，和一条宽度、厚度、软硬都不一样的项圈。只按追踪器开腔，通道尺寸凭经验给，后面装不进、装上了转圈、织带被磨毛，都是从这里开始的。

为什么保护套不能只按追踪器尺寸开模

追踪器之间的差异比多数人想象的大。同样是圆形设备，直径差出十几毫米很常见，厚度差一倍也不奇怪；方形设备的圆角半径、侧面按键、充电口位置更是各家不同。以 AirTag 为例，官方规格是直径 31.9 mm、厚 8.0 mm（Apple 技术规格），但把这一组数字当成"GPS 追踪器通用尺寸"，是开发阶段最常见的第一处偏差。

项圈那一侧的变量更多。同样是 25 mm 宽，平织带、双层加厚织带、带软胶内衬的尼龙带，压紧后的厚度能差出 1 mm 以上；皮革项圈更麻烦，新的时候硬，戴两个月变软，贴合状态跟着变。保护套的通道如果只按"25 mm"这一个数字做，装上去当时合适，用一段时间就会换一种表现。

所以设计输入至少是两组：设备的外形包络，和项圈的实测尺寸区间。少一组，后面所有验证都建立在猜测上。

圆形硅胶宠物追踪器保护套推入织带项圈的安装演示
安装阻力主要来自通道入口的倒角和织带厚度，不是硅胶越软越好穿。

先分清两段配合，再谈尺寸

保护套上有两段完全不同的配合。第一段是内腔与设备，决定设备会不会在套子里晃；第二段是背部的通道与织带，决定整个套子会不会沿项圈滑、会不会绕着项圈转。两段的公差方向相反：内腔要贴，通道要留。

很多人把两段合并成一个"紧一点总没错"的直觉，结果内腔紧了装不进，通道紧了穿带费劲，用户第一次安装就把开口拉裂。

开模前要量到的七个尺寸

下面这份清单可以直接发给客户填，缺一项就先别开模。

  • 01设备最大外形长、宽、厚，包含镜头、按键这类凸起，不含包装。
  • 02四角半径与侧面最大轮廓，圆角决定内腔能不能靠弹性"过盈"抱住设备。
  • 03项圈实测宽度，用卡尺量装好后的状态，不看商品标称。
  • 04项圈厚度，自然状态和压紧状态各量一次，取上限做通道高度。
  • 05目标适配区间，要覆盖 15–25 mm 还是 20–30 mm，区间越宽，结构越难做。
  • 06充电口、按键、扬声器的位置与尺寸，没有设备资料就不要先开孔。
  • 07装配后的总厚度与突出高度，这一项影响宠物佩戴时的剐蹭和舒适度。

别用照片和标称尺寸开模。模压橡胶件的尺寸公差在 ISO 3302-1 里分成若干等级（ISO 3302-1:2014），等级选得越紧，模具与检验成本越高。但等级是第二步的事，第一步得先有真实的配合尺寸，否则公差定得再漂亮也是在错的基准上。

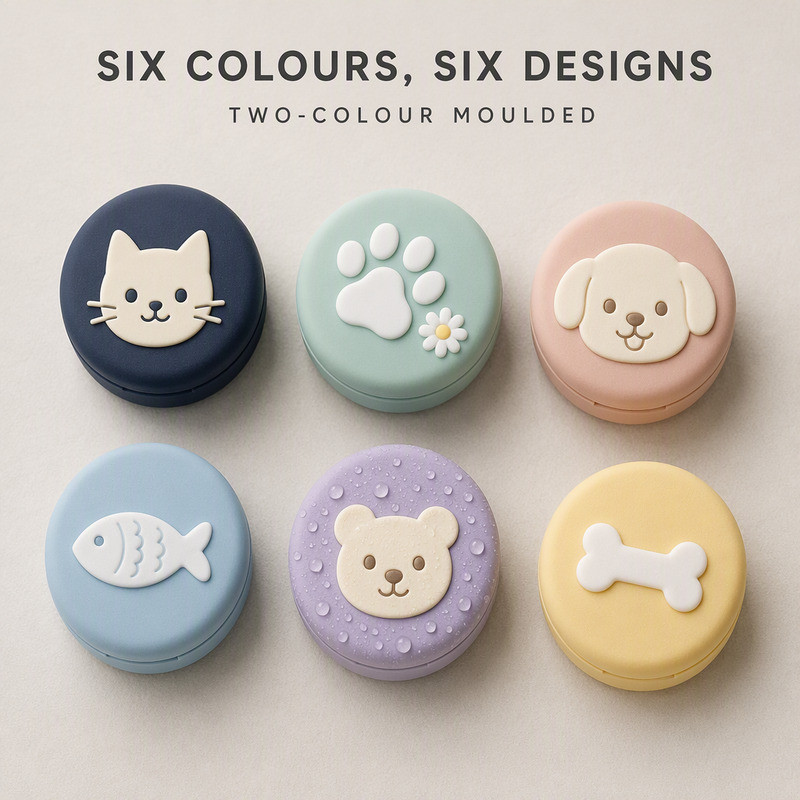

六种颜色与造型的圆形硅胶宠物追踪器保护套并排展示
外观可以一套多色，通道尺寸不能一套多用。

三种适配结构，各有各的代价

穿带式最常见：项圈从背部通道穿过。通道宽度通常是项圈宽度加余量，余量给多少取决于织带厚度和表面纹理；入口做倒角能明显降低穿带阻力，但倒角太大会削弱端口刚性，长期拉扯容易翻边。

包覆式靠硅胶弹性把项圈裹住，视觉上最干净，拆装也最快。代价是开口宽度直接决定拆装力，而硅胶反复拉伸后回弹会下降，这一点在实验室里不明显，戴三个月就出来了。

分规格是很多人不愿意选的方案，因为要开两套模。可当目标项圈从 15 mm 跨到 40 mm，一个结构要同时满足两端，通常只能做成"两边都不太合适"。这时候把硅胶追踪器固定套拆成两个规格，反而比继续优化单一结构更快收敛。

把通道放大，换不来真正的项圈适配

遇到适配区间宽的需求，最省事的做法是把通道做大一点。通道一大，接触面积减少，摩擦力跟着下降，套子在项圈上就容易侧移；为了补回来，又在内壁加凸筋或者收窄入口，结果穿带变难，用户开始抱怨。

比较稳的思路是把"通用"拆成两件事：结构通用，尺寸分档。外观、卡扣、模具结构可以共用，通道宽度按档位做镶件替换。这样库存压力比全套模具小，适配精度又不会牺牲。

材料与成型会改变你已经算好的尺寸

硬度影响两件事：穿带时的阻力和包覆时的贴合。太软，通道容易被织带顶变形，套子走位；太硬，入口不好撑开，第一次安装就费劲。硬度本身要用仪器测，ASTM D2240 明确说明不同标尺之间没有简单的换算关系（ASTM D2240-15(2021)），所以供应商报"50 度"时，最好确认是邵氏 A 还是别的标尺、在什么条件下测的。

壁厚突变会带来收缩不均，通道口那一圈最容易出现局部变形；分型线如果落在通道内壁，合模线会刮织带，用久了织带起毛；飞边留在通道里，等于把余量吃掉一部分。这些问题在图纸上看不出来，只在样品上出现。材料的拉伸与断裂伸长可以按 ISO 37 的方法比对（ISO 37:2024），比"手感差不多"可靠。

佩戴硅胶追踪器保护套的小型犬在公园步道上行走
静态装配合格只是及格线，跑动和牵引才是真实工况。

验证要在真实项圈上做

样品做出来，先别急着看外观。装上客户实际在用的项圈，做四件事：静态看间隙，手动沿项圈推两次看位移，模拟牵引方向拉三次看是否翻转，最后让狗跑一段看套子有没有绕到项圈侧面。

这四步能筛掉大部分"实验室合格、用户抱怨"的情况。

一套可执行的尺寸验证流程

  1. 01收齐追踪器实物或工程图、项圈实物，登记型号与批次。
  2. 02确定目标项圈宽度与厚度区间，写进开发需求，不只写在聊天记录里。
  3. 03按区间上限和下限各出一版结构方案，比较通道余量与入口倒角。
  4. 04打样，检查装入、取出、静置间隙。
  5. 05在区间内每一档项圈上重复装拆，记录手感变化与永久变形。
  6. 06模拟牵引与跑动，观察位移、旋转、开口裂纹。
  7. 07冻结图纸版本与验收标准，再推进量产模。

客户这边需要准备什么

三样东西就能启动评估：追踪器的三维模型或完整工程图、目标项圈的实物或实测尺寸、以及一句明确的话——这套产品要覆盖哪几档项圈。外观稿可以后补，尺寸不能后补。

我们做硅胶模压这些年，定制硅胶保护套的项目见过太多卡在"以为对方知道"。结构定制、模具开发、样品验证这几段，如果前期把配合尺寸摊开讲清楚，后面的返工能少很多。FromRubber 在硅胶杂件定制这条产品线上做过不少护套类结构，思路是相通的：先定界面，再定外观。类似的保护套结构也可以参考硅胶航空标签保护套的做法——同样是"设备装进去、再挂到别的东西上"的两段配合。

常见问题

一个保护套能适配多种项圈宽度吗？

能，但有边界。宽度差在 3–5 mm 以内，通常可以靠通道余量和入口弹性覆盖；差到 10 mm 以上，套子在窄项圈上会侧移，在宽项圈上又穿不进去，这时分档比硬做通用更省后续麻烦。

项圈尺寸量哪里？

量装好后的实际宽度与压紧厚度，不是平铺量的宽度。织带边缘卷边、缝线厚度都会影响通道高度，取三点平均值比单点更稳。

硅胶够软，是不是就能塞进去？

软只解决"能不能撑开"，解决不了"撑开之后还抱不抱得住"。装入力和保持力是一对矛盾，靠的是开口几何与局部壁厚，不是单纯降低硬度。
