数显倾角仪硅胶按键周边密封结构与外壳开孔设计

数显倾角仪的按键要同时干两件互相牵制的事：用户得按得动、按得准；灰尘和湿气又得进不来。密封边做紧了，按压力上去、回弹变慢，用一段时间甚至会卡滞；密封边做松了，手感挺顺，可一旦到了工地、车间或者下雨天，内部就多了一条进灰进水的通道。

很多项目是先定按键结构、再补密封设计，结果是外壳开孔与硅胶密封边对不上，靠装配压缩硬凑。到了样品阶段才发现按键行程不够、压缩不均、局部漏缝，只能改模。更省事的顺序是反过来：在机械结构设计初期就把密封区域当独立的设计区域划出来。

一、密封与手感，为什么会互相拉扯

硅胶按键安装在塑料或金属外壳上，按压时需要自由运动，密封时又需要被压住。这两件事共用同一圈硅胶，于是出现了几组典型矛盾：密封结构过紧会增加按压力、拖慢回弹；密封结构过薄可能提供不了足够的环境防护；外壳开孔尺寸不合理会让按键与孔壁摩擦；按键与 PCB 对位不准，则同时影响密封和导电接触。

这些矛盾的共同点是：它们都不是"某一颗零件的问题"，而是几个零件之间的几何关系问题。而几何关系只能在结构设计阶段定型，量产后很难补救。

二、按键周边的密封是怎么形成的

键帽与柔性连接结构

键帽通过硅胶筋位或柔性薄膜与整片胶相连，回弹力也由这段结构产生。它既要让键帽能自由运动，又不能与整体密封膜断开——这决定了密封区域不能离按键太近，否则按键一动，密封边就被拉扯。

外围密封边或密封膜

密封边的作用是覆盖按键与外壳之间的间隙，减少灰尘和湿气的进入路径，同时帮助按键在装配过程中定位、保持与外壳的稳定接触。需要明确的是：密封性能取决于整个外壳结构与压缩条件，单纯宣称"用了硅胶按键就能防水"是不成立的。

外壳开孔

开孔尺寸、外壳壁厚、硅胶按键尺寸、密封唇或密封膜宽度、内部支撑结构，这五项是一组连续尺寸。开孔既要给按键运动留出空间，又要避免过大的横向晃动。任何一项单独调整，都会牵动其他几项。

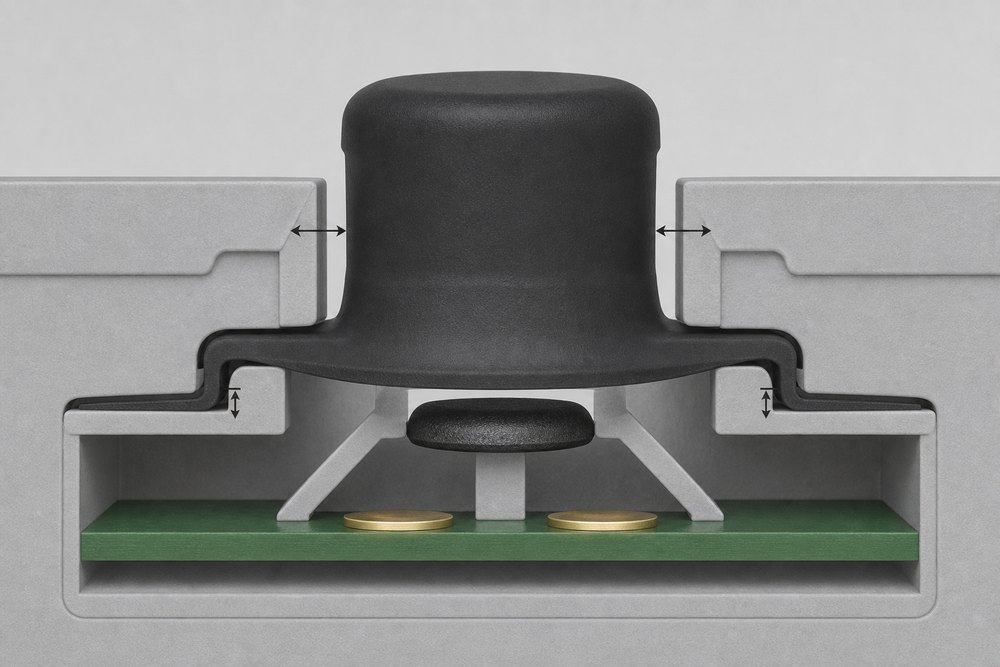

上图把这三处配合放在同一个剖面里：上方箭头指的是按键裙边与开孔内壁之间的环形间隙，它决定横向晃动幅度；下方箭头指的是密封唇被外壳平台压住的压缩量，它决定密封效果；两者共用同一段硅胶，所以任何一侧的尺寸调整都会牵动另一侧。

这也是为什么密封设计要在图纸阶段就与开孔尺寸一起定，而不是等结构画完再"补一圈胶"。三个配合的详细几何关系在防尘防潮设计中的密封挑战里有更细的梳理。

三、需要盯住的四个几何尺寸

键帽直径或宽度

键帽尺寸影响按压舒适度、导电接触面积、开孔尺寸，以及可用于布置密封结构的空间。键帽过大，外围密封区域的可用宽度就被压缩；键帽过小，操作体验与预设手感都会受影响，同时对装配对位提出更严的要求。

按键运动间隙

按键必须在设计行程内自由运动。容易干涉的位置有外壳边缘、装饰面板、内部加强筋、PCB 元件和定位结构。间隙不足会带来卡滞、按压力不均匀、硅胶加速磨损和回弹下降。

密封唇宽度与压缩区域

外壳开孔周围需要留出足够的密封接触区域。设计时要考虑可用压缩空间、外壳平整度、硅胶柔韧性和装配公差。这里不存在适用于所有仪器的统一尺寸，需要按具体结构评估——紧凑型仪器与手持类仪器的答案往往不同。

键帽与薄膜之间的过渡区

应力最容易集中在厚键帽与薄筋位的连接处、密封膜与按键结构的过渡处、以及硅胶结构中的尖角位置。过渡区建议采用平滑连续的厚度变化，减少局部应力集中。这个细节影响的是长期使用后是否会开裂，而不是出厂时的外观。

四、外壳开孔怎么影响按键性能

开孔尺寸与运动

开孔必须足够大以避免摩擦，但间隙过大会带来按键横向晃动、按压不均匀、灰尘进入路径变宽、外观对位不良。开孔尺寸应与按键几何同步设计，而不是等按键定稿后再开孔。

外壳壁厚

壁厚影响密封压缩空间、按键突出高度、按键行程和内部 PCB 安装空间。同样的按键结构，装到壁厚不同的外壳上，可能需要重新分配密封唇的压缩量。

密封接触面的平整度

平整的接触面才能形成均匀压缩。外壳表面不平整会造成局部漏气或进水路径、密封压缩不均、硅胶按键变形、甚至按键手感不一致。对于注塑外壳而言，缩痕与翘曲是常见的平整度来源，需要在评审时一并考虑。

内部支撑结构

加强筋、定位柱、硅胶按键固定框和 PCB 安装柱，既能帮助稳定按键位置，也可能干涉硅胶的柔性运动。支撑结构的位置要在图纸阶段就与按键行程一起核算。

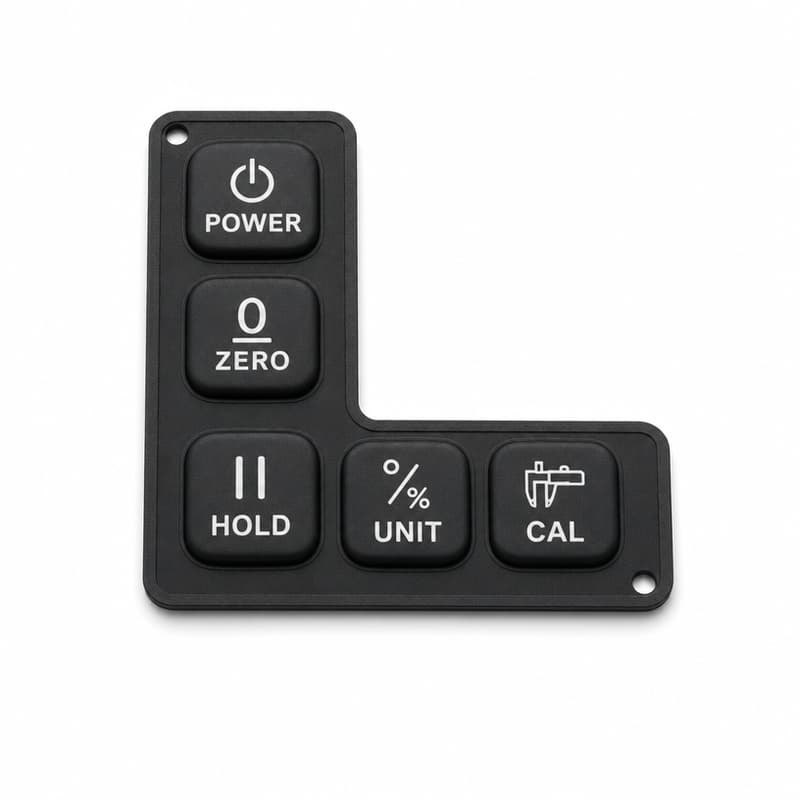

L 形、异形轮廓的按键面板，密封边到按键中心的距离并不相等，直边处宽、转角处窄。转角是压缩最难均匀的位置，也最容易出现局部漏缝。碰到这种轮廓，建议在图纸上按区域标注密封边宽度，而不是只写一个公差值。

外形越不规则，模具的分型线与溢胶控制也越需要提前设计，这部分属于模具制造的内容。

五、常见的四类密封结构问题

密封结构过紧

表现为按压力增加、回弹变慢、长期使用后卡滞、各键手感不一致。常见原因是运动间隙不足、硅胶压缩量过大、外壳开孔过小，或者模具尺寸设计时留的余量过大。

外壳开孔周边密封过松

表现为灰尘与湿气进入风险增加、装配过程中硅胶按键发生移动、碳粒与 PCB 对位不准。常见原因是尺寸公差过大、密封唇宽度不足、外壳与硅胶尺寸不匹配。

密封压缩不均匀

外壳翘曲、螺丝锁紧力度不一致、装配顺序不合理、外壳局部壁厚不均、内部零件干涉，都会造成压缩压力不一致。表现为同一片胶上有的键偏硬、有的键偏松。

装配过程中硅胶膜变形

强行安装会导致硅胶被拉伸、折叠或局部变形，进而产生永久变形、按键位置偏移、密封效果下降和手感差异。这类问题在样品阶段装配时就能看出来，值得在试装环节专门花时间观察。

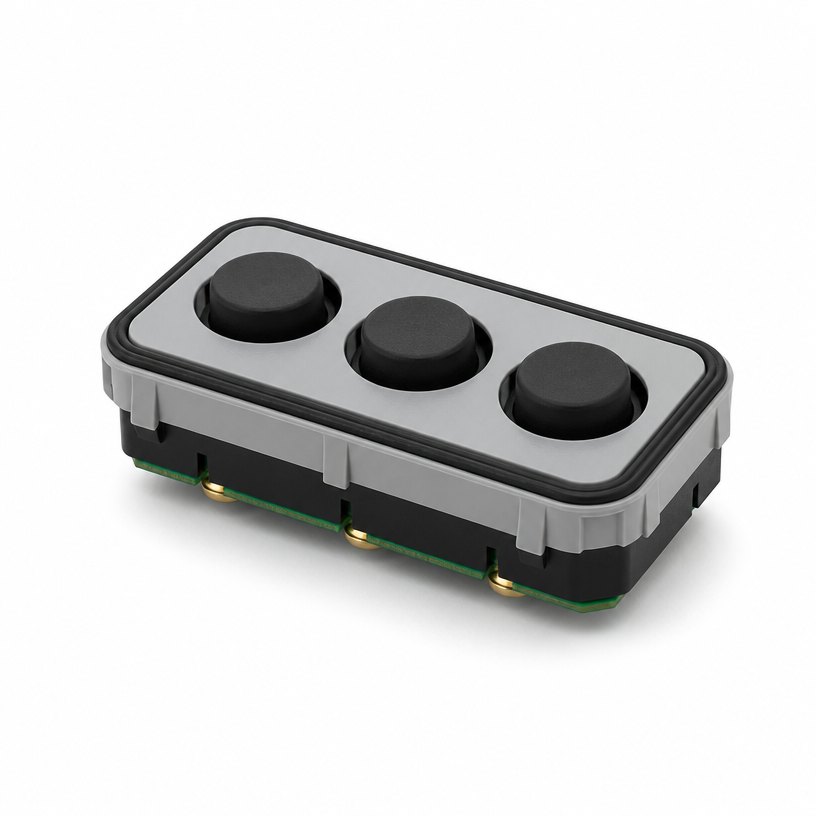

像上面这种带独立密封圈的三键模块，密封与按键被拆成了两层零件：外层负责与外壳的开孔配合，内层负责按键运动。这样做的好处是两层各自的目标更单一，代价是多了一道装配界面，尺寸链更长。

选一体成型还是分层结构，取决于整机的装配方式、维护需求和外壳开孔精度。这个选择要在图纸阶段做，因为后续改动的代价完全不同。

六、把密封与按键一起设计的顺序

1. 先看外壳与 PCB 布局。核对整体尺寸、按键位置、PCB 安装位置、内部元件高度、螺丝位置和可用密封接触面。硅胶按键不应脱离外壳与 PCB 单独设计。
2. 确定按键功能区。明确按键中心位置、尺寸、行程、按压力与回弹力要求，这一块是"必须能动"的区域。
3. 单独定义密封边界区。把密封外围作为一个独立区域来划，重点看它与按键的距离、外壳开孔边界、可用压缩表面和内部固定结构。这样能避免按键运动与密封要求互相冲突。
4. 检查两区之间的过渡。过渡区要避免局部硅胶过薄、尖角结构、厚度突变和应力集中，尽量采用平滑连续的几何过渡。

七、材料与硬度怎么选

硬度同时影响压缩力、柔韧性、密封适应性和按键手感。偏软的硅胶更容易贴合外壳表面，但可能需要更多结构支撑；偏硬的硅胶尺寸稳定性更好，却可能把按压力推高。最终硬度要按整个按键结构来确定，而不是单独看密封或手感其中一项。

长期表现还要看压缩恢复能力：反复装配和长期使用之后，密封结构要能保持合理形状。需要关注长期压缩行为、变形后的恢复能力、反复按压次数，以及环境温湿度的影响。压缩永久变形的测定方法见文末【4】。另外，功能区域与密封区域采用统一材料硬度、不同厚度结构或局部加强，都可以达到目的——合理的几何设计有时比换材料更有效。

八、公差与装配匹配

四类公差会叠加到同一个配合上：硅胶按键自身的尺寸公差（模压收缩、材料批次、模具磨损、毛边与溢胶、成型后的局部变形）、外壳制造公差（注塑收缩、CNC 加工公差、翘曲、装配误差）、PCB 安装位置公差，以及这些零件之间的装配误差。

橡胶件的尺寸公差有专门的分级体系（见文末【5】），塑胶件与 PCB 各有各的加工能力，把三者的公差直接相加并不能反映真实情况——按统计方式叠加更接近实际，但前提是每一段的波动区间是量出来的，不是猜出来的。数显倾角仪内部紧凑，这一步尤其不能省。

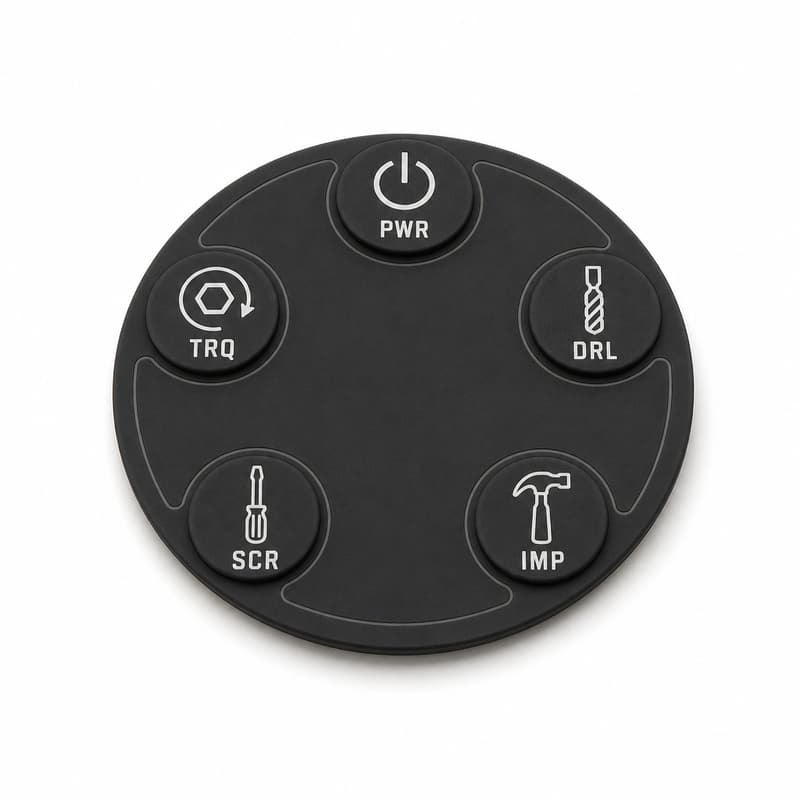

圆形或环形布局的按键面板，外围密封边通常是连续等宽的，压缩更容易均匀，密封一致性也更好控制。它适合直径较大、希望靠轮廓形成密封面的结构。

代价是尺寸链更长，外壳开孔的圆度与平面度要求更高。选型时可以把两种轮廓放在一起比较密封边宽度、开孔加工难度和成本，再决定用哪种。类似结构的对比思路，也可以参考手持仪器按键的防水设计。

九、密封几何结构怎么验证

样品装配测试

检查硅胶按键安装是否顺畅、按键能否自由运动、按键与外壳开孔是否对齐、是否与 PCB 发生干涉、装配后的外观是否正常。

按压测试

检测初始按压力、回弹力、各键行程一致性、是否存在卡滞，以及反复按压后的性能变化。

密封压缩验证

检查硅胶密封边与外壳是否充分接触、密封区域压缩是否均匀、是否存在明显缝隙、是否出现局部过度变形。这一步最好在剖切样品上做，直接看压缩后的截面形状。

环境验证

根据产品要求，可考虑湿气环境、灰尘环境、温度循环与反复装配拆卸测试。防护等级需要按整套外壳系统去验证，相关分级与试验方法见文末【1】【2】【3】。不要在产品未完成整套验证前就宣称达到某个 IP 等级——IP 等级对应的是整个外壳系统，而不是单独一颗按键。

剖面检查

对样品或故障件做剖切，可以确认密封接触面积、硅胶压缩状态、外壳干涉位置和内部支撑结构位置。这是最直接、也最容易被忽略的一种验证方式。

十、制造端需要注意的事

• 复杂轮廓的模具设计。按键位置精度、密封唇尺寸、筋位厚度、分型线位置与溢胶控制，需要在开模前一次性设计到位。
• 密封区域的毛边控制。毛边过多会影响装配匹配、按键运动、密封接触和外观。密封区域的毛边要求通常比外观区域更严。
• 尺寸检测项。整体尺寸、按键中心位置、密封外围尺寸、按键高度、筋位厚度、关键间隙尺寸都要纳入首件与抽检。
• 样品阶段的修改空间。外壳干涉、密封压缩不足、行程问题、对位问题都应在样品阶段暴露并调整，量产前改结构远比量产后改模具可控。

十一、匹配设计检查清单

十二、定制前需要确认的事项

建议设备制造商准备：外壳 2D 图纸或 3D CAD 文件、PCB 布局图、按键位置与尺寸、按键行程要求、按压力目标、环境防护要求、外壳材料及制造工艺、预期装配方式、密封区域要求，以及是否需要丝印或镭雕等表面处理。

在模具开发前共享外壳与 PCB 信息，制造商才能提前识别结构兼容问题。我们的经验是：密封相关的问题几乎都能在图纸评审阶段被发现，问题只在于双方有没有在开模前把这几份图纸放在一起看过。相关按键结构与配合要求可参考仪表键盘定制这部分说明。

十三、结论

硅胶按键的密封结构不能脱离外壳开孔独立设计。密封压缩过大会导致按键卡滞，密封接触不足会增加环境防护风险；外壳、PCB、硅胶按键与内部支撑件应当作为一个整体评估；尺寸公差要在开模前算清楚；样品装配与功能测试，是验证最终结构最直接的手段。把这几步按顺序做完，量产后的装配问题会少很多。
