概要

户外设备硅胶按键因碳层厚度不均，湿热下电阻飙升，22%产品返修，直接损失超12.6万美元。问题根源在于“平均厚度”掩盖了边缘按键实际仅7.2μm（要求≥10μm）。通过独立测厚、截面切片、网版张力监控、后烘烤及ENIG焊盘，返修率降至2%

当“合格”变成空话 —— 一个硅胶按键的真实故障案例

你发运了八千台户外设备。硅胶按键通过了每一道检验。工厂质检员签了放行单。客户自己的质量团队也在货箱上贴了绿色合格标签。

十天之后，电话开始响了。

不是所有客户都打来——但数量刚好够拉响警报。最终数字是：22% 的产品被退了回来。症状一模一样：有些按键在工厂里好好的，到了温暖潮湿的外场，用了几个小时就没反应了。而在实验室舒适的常温下，这些按键测出来完全正常。这种间歇性故障，是最难追的那种。

这是我们被请去帮忙救火的一个产品线。最终发现的问题，藏在供应商检验报告上一个毫不起眼的数字里。

硅胶按键问题是怎么出现的

那个产品是户外技术员用的户外手持诊断工具。它的操作界面靠的是一张 2×6 的硅胶按键垫——十二个凸起的圆顶按键，做在一整张软胶上。每个圆顶下面，印着一个碳质导电触点。你按下一个键，这个碳触点就碰到下面电路板上的两条铜线路，把电路接通。规格书上写着：这条电气通路的电阻必须 小于等于 90 欧姆，机器才能可靠地识别按键。

第一批产品没问题——每一百台里返修不到两台。大家都很满意。后来量产上量了，麻烦就来了。

退回来的机器有个非常明显的规律：

中间一行最右边的两个按键 —— 我们叫它 7 号和 8 号位置 —— 占了大部分投诉。
这些按键在维修中心（有空调）测试时是好的，但在德州沿海、佛罗里达、东南亚这些又热又潮的地方，它们就会失灵。
而在干燥的内陆地区，几乎没有返修。
这个规律告诉我们一件很重要的事：是湿热环境让一个隐藏的缺陷现了形。

我们深挖之后发现了什么

我们拿了一批有嫌疑的按键垫，放进一个温湿度试验箱里——设定 80 摄氏度，湿度 80%。然后每隔几小时测一次那些问题按键的电阻。

万用表显示的数据是这样的：

⏱️ 刚拿出来：84 欧姆 —— 远低于 90 欧姆限值 ⏱️ 3小时：142 欧姆 —— 开始漏按 ⏱️ 6小时：接近 200 欧姆 —— 频繁误判 ⏱️ 12小时：超过 290 欧姆 —— 基本废了

同一个零件，在质检时是合格的，在模拟真实户外环境的条件下，却以可预测的方式走向失效。

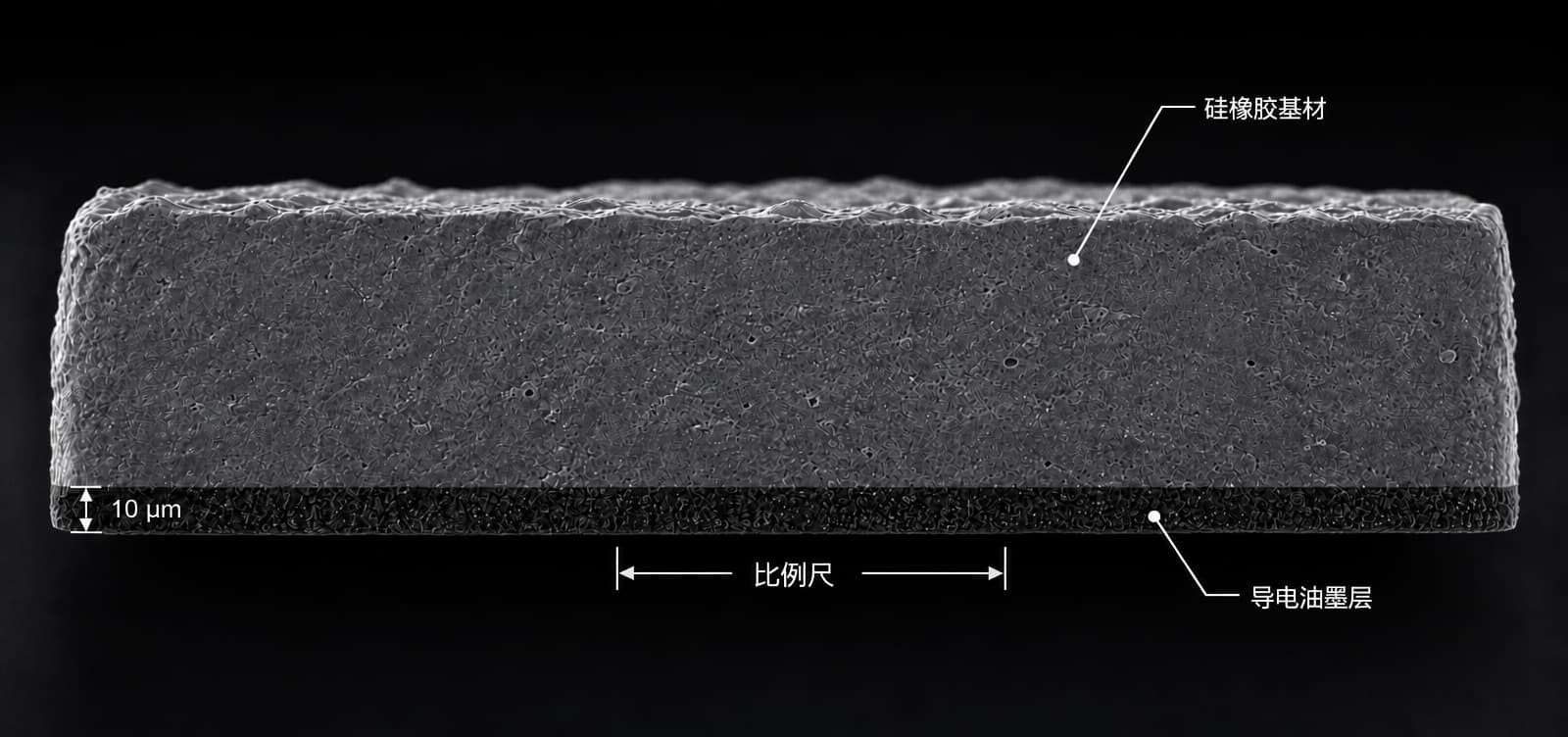

于是我们切开了一个失效的按键垫，把碳触点放在显微镜下看。就在这个时候，我们找到了真正的问题。

硅胶按键导电 “平均厚度” 是最大的谎言

供应商的检测证书上写着： “碳油墨平均厚度：12 微米 —— 规格要求：10 到 14 —— 合格。”

但“平均”恰恰是问题所在。好比五个学生，平均身高看着不错，可其中一个严重营养不良 —— 平均值掩盖了最弱的个体。

丝网印刷的过程有点像用刮板透过网版刮油墨——网版中间受的压力最大，所以油墨最多；边缘的压力小，油墨就少。尤其是网版印了几百次之后，会被微微拉松，边缘就开始“吃不饱”了。

当我们单独测量 8 号按键（那个出问题的位置）时，实际厚度只有 7.2 微米。而中间位置的按键测出来是 13.8 微米。平均一下是 12，纸面上非常漂亮。但那个角落按键得到的碳层，连需要量的一半都不到。

这里还有一个关键点：碳墨厚度和电阻不是平缓的线性关系。一旦厚度掉到 9 微米以下，电阻会急剧飙升。7.2 微米已经是非常脆弱的状态了。再遇上湿热——水分会让碳墨轻微膨胀，同时铜走线也会氧化——这个脆弱的连接在几小时内就变成了断路。

💸 算一下损失，很疼：

📦 1760 台返修 💰 每台 ~72 美元（运费+维修+补偿）直接损失超过 12.6 万美元

还没算上客户流失和项目延误。而这一切的起因，仅仅是一个边缘按键印薄了 5 微米，而且没有任何人单独去测它。

我们是怎么扭转局面的

我们没有重新设计按键，没有换硅胶材料。我们只改掉了它背后的测量和控制方式。具体做了这几件事。

第一，不再用平均值。 新规则很简单：每一个按键位置都有自己独立的最小厚度要求。中间按键至少 10.5 微米；边缘和角落按键——也就是受网版张力影响最大的位置——至少 11.5 微米。我们把边缘的标准提高了，而不是放低。

第二，改了测量方法。 原先用的是激光轮廓仪，从上往下扫描表面。但硅胶表面本身是有纹理的，仪器把纹理高度和油墨高度一起读进去了，会高估 2 到 3 微米。这给了人虚假的安全感。我们改用 截面切片法：切下一个按键，把切面打磨抛光，在 100 倍显微镜下直接读数。每测一次要牺牲一个按键，但你拿到的是真实数字，不是估算值。

第三，开始监控印刷过程中的网版张力。 印刷用的网版就像一个绷在框子上的细密筛网。印了大概 350 到 400 次之后，张力会下降，边缘就开始印薄了。以前的做法是等到出现外观缺陷才换网版，那已经太晚了。现在操作员每 50 次就测一次张力，主动提前更换网版。这样一来，整批生产过程中边缘按键都能保持健康的厚度。

第四，在固化之后增加了一道烘烤工序。 印刷碳墨里含有一些溶剂，需要充分挥发和交联。我们在 150 摄氏度下烘烤 3 小时，把残留物赶走，让碳层更致密——孔隙更少，潮气就不容易渗透进去。

第五，给电路板焊盘提了一个小改动建议。 原来用的是裸铜焊盘，表面只有一层很薄的有机保护膜。铜在湿度环境下会氧化，氧化层会增加接触电阻。我们建议换成 ENIG（化学镍金） 表面处理，这在很多电子产品里已经是标准配置了。每个按键成本增加大约 3 分钱，但彻底消除了氧化这个不确定因素。

✅ 做了这五处改动之后，下一批产品的返修率降到了刚过 2% —— 而且剩下的返修案例追溯下来都是组装环节的问题，跟按键本身无关。

留下深刻印象的五条硅胶按键设计制造教训

如果你从这个故事里只能带走几句话，那就记住这五条。它们不是理论——是干出来的教训。

1. 平均值会骗人。 当一个系统里有多个点位——比如一张垫子上有 12 个按键——平均值对最弱的那个点给不出任何信息。而在电子产品里，最弱的那个点决定了整台设备能不能用。任何时候都要检查角落，检查边缘。那是工艺最先出问题的地方。

2. 发货之前要先在真实环境里验证。 如果我们只依赖常温测量，永远找不到问题根源。湿热不是可有可无的附加项——它就是真实环境的一部分。一个 200 小时的湿热测试，就能在第一批货出门之前把这个坑踩平。

3. 在潮湿环境里，铜不是你的朋友。 裸铜会氧化，这是化学事实。如果你的碳触点接触的是裸铜焊盘，接触电阻会随着时间慢慢往上飘。用镀金焊盘（ENIG 或硬金），成本极低，但可靠性提升非常明显。

4. 要测完整的组装件，不能只测散件。 一个碳触点单独放在测试夹具上可能读数是好的，但装到壳子里、压紧、锁上螺丝之后，读数会变。对位偏差、电路板翘曲、圆顶塌陷的方式，都会影响接触。一定要用用户实际按压的力度去测试完全组装好的整机。

5. 要盯着生产过程，而不是只看结果。 来料检验只能等问题发生之后再去抓。真正的控制点在生产线上——网版张力、刮刀速度、油墨黏度、多久换一次网版。如果你只看最后那个成品，你永远在被动响应。如果你盯着过程，你才能真正预防。
